1. Bể keo tụ tạo bông là gì?

Bể keo tụ tạo bông là công trình xử lý hóa lý được sử dụng để loại bỏ các hạt keo, chất rắn lơ lửng, độ màu, dầu mỡ phân tán và một số chất ô nhiễm khó lắng trong nước thải. Công trình này thường được bố trí trước bể lắng hóa lý, bể lắng Lamella hoặc hệ thống tuyển nổi DAF.

Trong thực tế, nhiều chất ô nhiễm tồn tại dưới dạng các hạt có kích thước rất nhỏ, thậm chí ở trạng thái keo. Các hạt này có thể mang điện tích cùng dấu và tồn tại ổn định trong nước, khiến quá trình lắng tự nhiên không đạt hiệu quả.

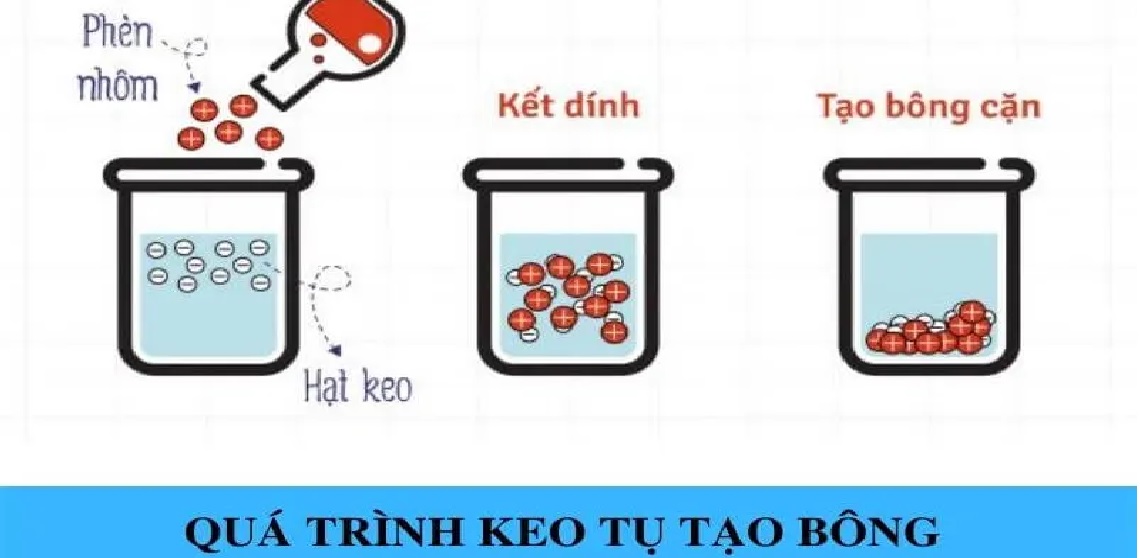

Quá trình keo tụ tạo bông giúp làm mất ổn định hệ keo, sau đó liên kết các hạt nhỏ thành những bông cặn có kích thước lớn hơn. Các bông cặn này sẽ được tách khỏi nước bằng công đoạn lắng hoặc tuyển nổi.

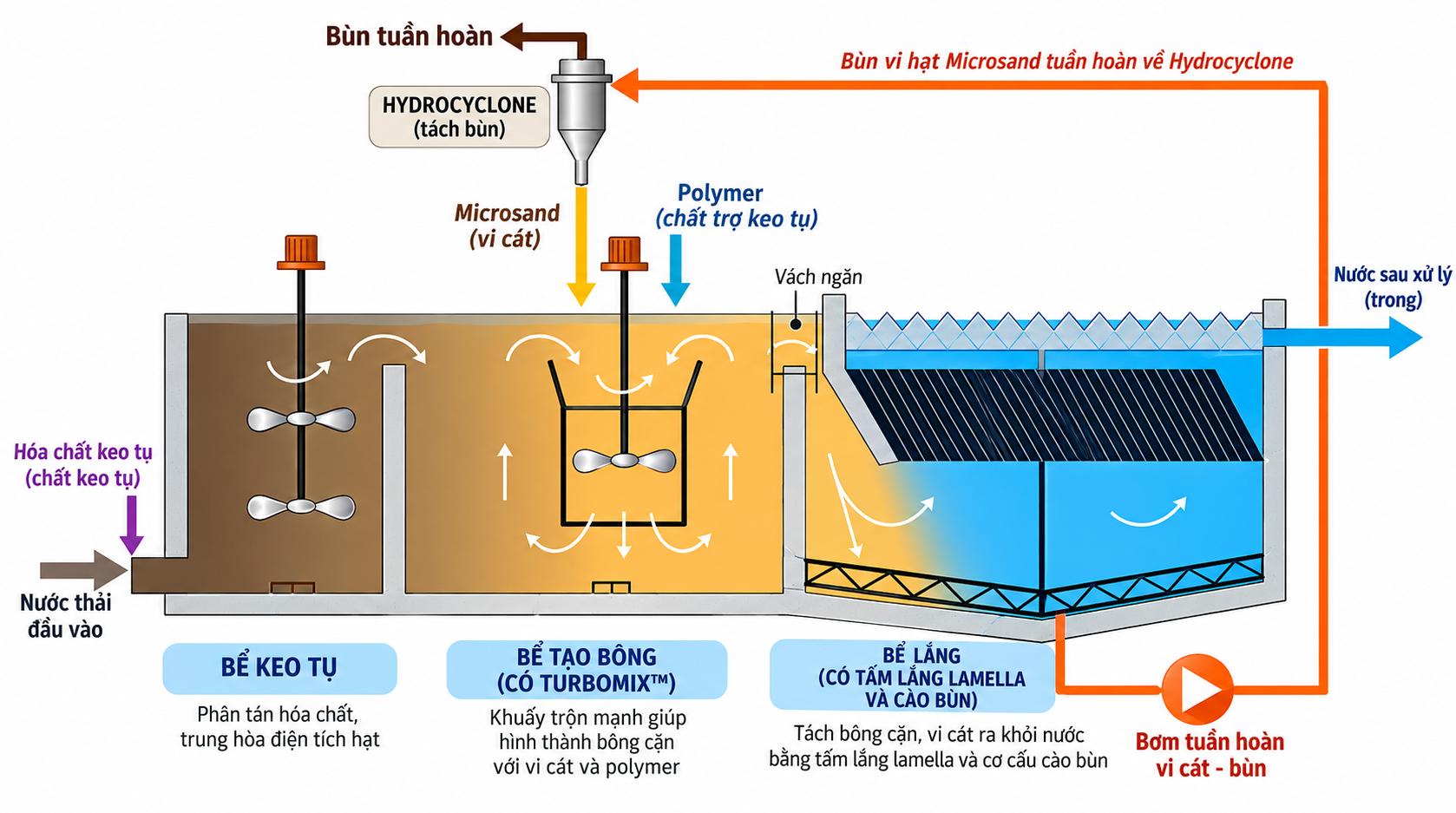

Quy trình tổng quát thường được mô tả như sau:

Nước thải → Điều chỉnh pH → Châm hóa chất keo tụ → Khuấy nhanh → Châm polymer → Khuấy chậm tạo bông → Lắng hoặc tuyển nổi → Thu gom bùn

Bể keo tụ tạo bông được ứng dụng rộng rãi trong xử lý nước thải xi mạ, dệt nhuộm, giấy, thực phẩm, giặt là, hóa chất, sản xuất công nghiệp và nhiều ngành nghề khác.

2. Nguyên lý keo tụ – tạo bông trong xử lý nước thải

Để hiểu nguyên lý hoạt động của bể keo tụ tạo bông, cần phân biệt rõ hai quá trình: Keo tụ (Coagulation) và tạo bông (Flocculation).

2.1. Quá trình keo tụ

Keo tụ là quá trình làm mất ổn định các hạt keo phân tán trong nước. Các hạt keo thường có kích thước rất nhỏ và mang điện tích trên bề mặt. Do các hạt cùng dấu điện tích có xu hướng đẩy nhau nên chúng khó va chạm và kết dính thành các hạt lớn.

Khi bổ sung hóa chất keo tụ phù hợp, hệ keo có thể mất dần trạng thái ổn định thông qua các cơ chế như: Trung hòa điện tích, nén lớp điện kép, hấp phụ và trung hòa điện tích.

• Quét kết tủa.
• Tạo điều kiện để các hạt va chạm và kết tụ.

Trong giai đoạn này, hóa chất thường được khuấy với tốc độ nhanh nhằm phân tán đều vào nước thải.

Các hóa chất keo tụ thường được sử dụng gồm: PAC, phèn nhôm, phèn sắt ...FeSO₄ và một số loại hóa chất keo tụ chuyên dụng.

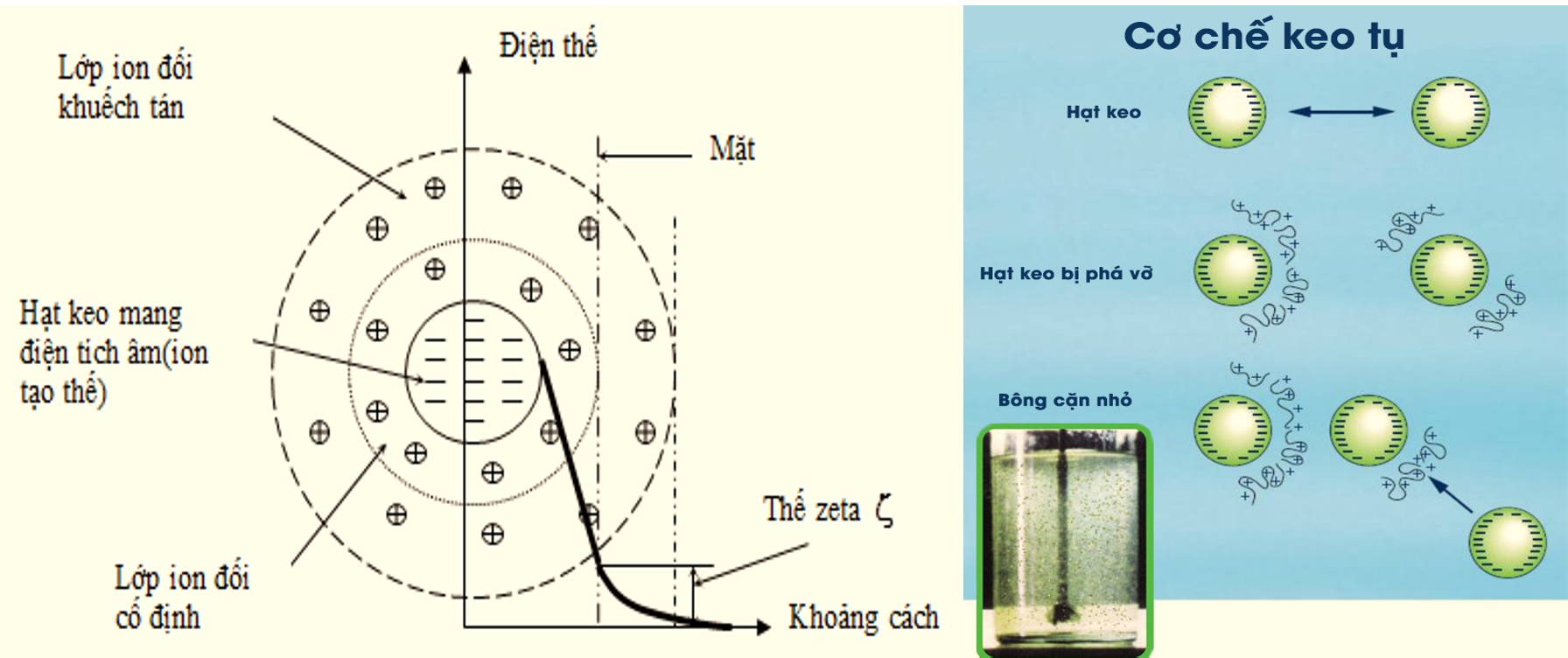

2.2. Vai trò của thế Zeta

Thế Zeta là một thông số liên quan đến trạng thái điện động của các hạt phân tán trong dung dịch. Về nguyên tắc, khi độ lớn của thế Zeta giảm, lực đẩy tĩnh điện giữa các hạt cũng giảm. Khi đó, các hạt có điều kiện thuận lợi hơn để va chạm và kết tụ.

Do đó, khi lựa chọn hóa chất keo tụ, mục tiêu không đơn giản là bổ sung càng nhiều hóa chất càng tốt. Liều lượng cần được xác định phù hợp với đặc tính thực tế của nước thải.

Việc sử dụng quá ít hóa chất có thể khiến quá trình keo tụ không hiệu quả. Ngược lại, sử dụng quá liều có thể gây lãng phí, tăng lượng bùn hóa lý và trong một số trường hợp làm giảm hiệu quả tạo bông.

3. Quá trình tạo bông diễn ra như thế nào?

Sau khi các hạt keo mất ổn định, nước thải được chuyển sang giai đoạn tạo bông. Tại đây, hệ thống thường được khuấy chậm nhằm tạo điều kiện cho các hạt va chạm với nhau. Những hạt nhỏ dần liên kết và phát triển thành các bông cặn lớn. Chất trợ keo tụ, thường là polymer, có thể được bổ sung trong giai đoạn này.

Polymer có thể hỗ trợ liên kết các hạt thông qua cơ chế tạo cầu nối giữa các hạt đã mất ổn định. Nhờ đó, bông cặn có thể tăng kích thước và trở nên thuận lợi hơn cho quá trình lắng hoặc tuyển nổi.

Tuy nhiên, tốc độ khuấy phải được kiểm soát phù hợp.

• Khuấy quá yếu: các hạt ít va chạm, bông phát triển chậm.
• Khuấy quá mạnh: bông cặn có thể bị phá vỡ.
• Khuấy không đều: chất trợ keo tụ phân tán kém, hiệu quả tạo bông giảm.

Vì vậy, thiết kế và vận hành bể tạo bông cần cân bằng giữa khả năng va chạm của các hạt và khả năng bảo vệ cấu trúc bông cặn.

4. Cấu tạo bể keo tụ tạo bông

Một hệ thống keo tụ tạo bông hoàn chỉnh thường bao gồm nhiều bộ phận liên kết với nhau.

4.1. Bể điều chỉnh pH

Đây là công đoạn quan trọng đối với nhiều loại nước thải.

Hiệu quả của PAC, muối nhôm, muối sắt và polymer phụ thuộc đáng kể vào: pH, Độ kiềm, nhiệt độ, thành phần nước thải.

Bể điều chỉnh pH thường được trang bị:

• Bơm định lượng axit hoặc kiềm.
• Đầu dò pH kết nối với bộ điều khiển tự động.
• Thiết bị khuấy.

Việc xác định pH vận hành tối ưu nên dựa trên đặc tính nước thải và kết quả thử nghiệm thực tế.

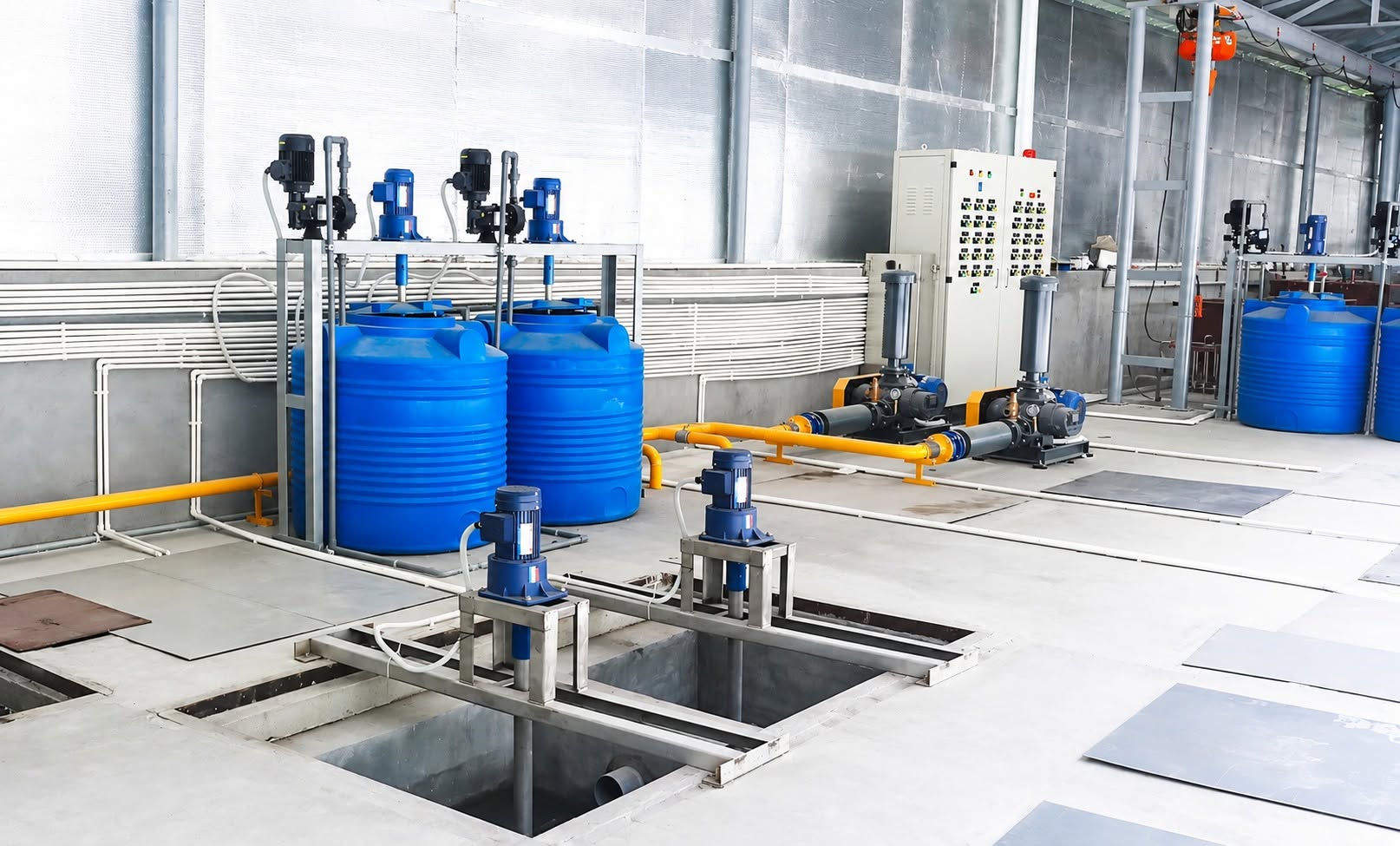

4.2. Bể keo tụ – khuấy nhanh

Bể keo tụ là nơi châm hóa chất keo tụ và thực hiện quá trình khuấy nhanh.

Các thiết bị chính thường gồm: Bể chứa, máy khuấy nhanh, động cơ và hộp giảm tốc, cánh khuấy, đường ống châm hóa chất, bơm định lượng hóa chất.

Mục tiêu của khuấy nhanh là phân tán nhanh và đồng đều hóa chất vào dòng nước. Thời gian lưu tại bể thường ngắn hơn so với bể tạo bông (trung bình thời gian lưu từ 1 – 2 phút (với phèn) hoặc khoảng 3 phút (với vôi). Giai đoạn này cần tốc độ khuấy lớn để hóa chất hòa tan và phân tán đều vào nước). Tốc độ quay của máy khuấy không nên áp dụng cố định theo RPM cho mọi công trình. Giá trị thực tế phụ thuộc vào loại cánh khuấy, đường kính cánh, kích thước bể và cường độ khuấy yêu cầu. Trong thiết kế, nên kiểm soát bằng Gradient vận tốc G và thời gian lưu

4.3. Bể tạo bông – khuấy chậm

Bể tạo bông được bố trí sau bể keo tụ. Tại đây, tốc độ khuấy được giảm xuống để hạn chế phá vỡ bông cặn. Thời gian lưu nước thải kéo dài từ 15 – 30 phút (hoặc 15 – 20 phút tùy quy mô). Giai đoạn này giúp các bông cặn kết dính lại với nhau thành kích thước lớn hơn trước khi sang bể lắng. Các thiết bị có thể gồm:

• Máy khuấy tốc độ chậm.
• Cánh khuấy dạng mái chèo hoặc dạng phù hợp với thiết kế.
• Đường ống châm polymer.
• Vách ngăn tạo dòng chảy.
• Hệ thống điều chỉnh tốc độ.

Trong các hệ thống công suất lớn, bể tạo bông có thể được chia thành nhiều ngăn. Cường độ khuấy thường được giảm dần theo chiều dòng chảy để tạo điều kiện cho bông cặn phát triển ổn định.

5. Các hóa chất sử dụng trong bể keo tụ tạo bông

5.1. PAC

PAC là một trong những hóa chất được sử dụng phổ biến trong xử lý nước và nước thải. PAC có thể hỗ trợ quá trình phá vỡ trạng thái ổn định của các hạt keo, giảm độ đục và hỗ trợ loại bỏ một phần chất rắn lơ lửng. Ưu điểm thường được quan tâm gồm:

• Dễ sử dụng.
• Hiệu quả với nhiều loại nước.
• Phù hợp cho nhiều hệ thống xử lý hóa lý.

Tuy nhiên, liều lượng PAC cần được xác định bằng thử nghiệm.

5.2. Phèn nhôm

Phèn nhôm có thể được sử dụng làm chất keo tụ trong một số hệ thống xử lý. Hiệu quả phụ thuộc vào điều kiện vận hành, đặc biệt là pH và độ kiềm.

5.3. Muối sắt

Một số loại muối sắt như FeCl₃ có thể được sử dụng trong xử lý nước thải, đặc biệt với các dòng thải cần hỗ trợ loại bỏ cặn, màu hoặc một số thành phần vô cơ. Việc lựa chọn hóa chất cần căn cứ vào đặc tính cụ thể của nước thải.

5.4. Polymer

Polymer thường được sử dụng với vai trò chất trợ keo tụ hoặc trợ tạo bông. Các loại polymer có thể bao gồm:

• Polymer cation.
• Polymer anion.
• Polymer không ion.

Không có một loại polymer phù hợp cho tất cả nước thải. Việc lựa chọn cần dựa trên thử nghiệm Jar Test hoặc thử nghiệm vận hành thực tế.

6. Thông số thiết kế bể keo tụ tạo bông

Các thông số thiết kế phụ thuộc vào:

• Lưu lượng nước thải.
• Đặc tính chất ô nhiễm.
• Loại hóa chất.
• Công nghệ tách bông cặn phía sau.
• Kết quả Jar Test.

Một số thông số kỹ thuật quan trọng cần quan tâm bao gồm:

6.1. Thời gian lưu

Thời gian lưu cần đủ để hóa chất phân tán, phản ứng và hình thành bông cặn.

Bể keo tụ thường có thời gian phản ứng ngắn, trong khi bể tạo bông cần thời gian dài hơn để bông phát triển.

Không nên áp dụng một giá trị cố định cho mọi công trình.

6.2. Cường độ khuấy

Cường độ khuấy ảnh hưởng trực tiếp đến hiệu quả keo tụ và tạo bông. Giai đoạn keo tụ cần khuấy đủ mạnh để phân tán hóa chất.

Giai đoạn tạo bông cần khuấy nhẹ hơn để tránh phá vỡ bông cặn. Trong thiết kế chuyên sâu, có thể xem xét các chỉ tiêu như: Gradient vận tốc G, thời gian khuấy t. Các thông số này giúp đánh giá mức độ tiếp xúc và va chạm giữa các hạt.

6.3. Liều lượng hóa chất

Liều lượng hóa chất không nên xác định bằng kinh nghiệm đơn thuần.

Các yếu tố ảnh hưởng gồm: pH, Độ kiềm, TSS, COD, Độ màu, Dầu mỡ. Kim loại, Thành phần hóa chất đặc thù. Do đó, cần thực hiện thử nghiệm trước khi lựa chọn liều lượng vận hành.

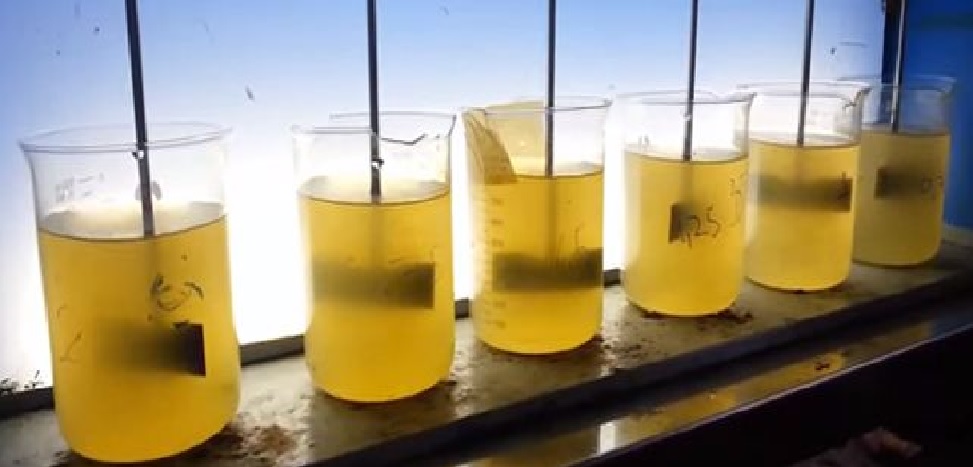

7. Jar Test – bước quan trọng trước khi thiết kế và vận hành

Jar Test là phương pháp thử nghiệm quy mô phòng thí nghiệm giúp xác định điều kiện keo tụ tạo bông phù hợp. Thông thường, nhiều mẫu nước thải được thử nghiệm đồng thời với các điều kiện khác nhau.

Các yếu tố có thể thay đổi gồm:

• pH.
• Liều lượng PAC.
• Liều lượng phèn và Loại polymer.
• Liều lượng polymer.
• Xác định tốc độ khuấy và thời gian phản ứng.

Sau thử nghiệm, kỹ thuật viên đánh giá: Độ trong của nước sau xử lý, Khả năng hình thành bông, Kích thước bông, tốc độ lắng.

• Độ ổn định của bông.
• Lượng bùn phát sinh.

Kết quả Jar Test là cơ sở quan trọng để lựa chọn hóa chất và xây dựng chế độ vận hành.

8. Các bước vận hành bể keo tụ tạo bông

Với việc thiết kế động bộ một hệ thống bể keo tụ tạo bông, một quy trình vận hành cơ bản tối ưu và tự động hóa có thể được điều khiển hoàn toàn bằng tủ điều khiển có trang bị PLC gồm các bước sau.

Bước 1: Kiểm tra nước đầu vào

Theo dõi các chỉ tiêu cần thiết như: pH, độ đục, độ màu. Dựa vào các sensor cảm biến ghi nhận dữ kiệu đầu vào làm cơ sở cho các quá trình điều chỉnh pH hoặc căn chỉnh liều lượng hóa chất phù hợp.

Bước 2: Điều chỉnh pH

Điều chỉnh pH về phạm vi phù hợp với hóa chất và đặc tính nước thải theo dữ liệu pH, độ màu ghi nhận được từ nguồn nước dầu vào.

Bước 3: Châm chất keo tụ

Hóa chất được châm vào bể keo tụ thông qua hệ thống bơm định lượng.

Bước 4: Khuấy nhanh

Khuấy nhanh để hóa chất được phân tán đều trong dòng nước, tốc độ của quá trình khuấy nhanh giao động từ 120 - 150 vòng/phút.

Bước 5: Châm polymer

Polymer được pha và châm theo nồng độ phù hợp;

Bước 6: Khuấy chậm tạo bông

Điều chỉnh tốc độ khuấy để bông phát triển. Tốc độ của quá trình khuấy chậm giao động từ 45- 55 vòng/phút là điều kiện lý tưởng để các chất tạo bông kết dính lại với nhau..

Bước 7: Tách bông cặn

Nước sau tạo bông được đưa sang: Bể lắng hóa lý, có thể thiết kế theo kiểu bể lắng Lamella  hoặc thiết bị tuyển nổi DAF.

Bước 8: Thu gom và xử lý bùn

Bùn hóa lý cần được thu gom và xử lý bằng các thiết bị như: Bể chứa bùn, Máy ép bùn khung bản hoặc máy ép bùn băng tải.

9. Những sự cố thường gặp và cách xử lý

9.1. Bông cặn nhỏ, khó lắng

Nguyên nhân có thể gồm: Ghi nhận dữ liệu nước thải vào sai, thiếu hóa chất, pH không phù hợp, lựa chọn Polymer không phù hợp hay khuấy chưa đủ hoặc thời gian lắng thiếu. Giải pháp: kiểm tra pH và thực hiện Jar Test điều chỉnh liều lượng hóa chất tối ưu.

9.2. Bông cặn bị vỡ

Nguyên nhân thường gặp là tốc độ khuấy quá cao trong bể tạo bông. Giải pháp: giảm tốc độ khuấy và kiểm tra cấu tạo cánh khuấy.

9.3. Nước sau lắng vẫn còn đục

Nguyên nhân có thể do:

• Keo tụ chưa hoàn toàn.
• Liều lượng hóa chất chưa phù hợp.
• Bông cặn quá nhỏ.
• Hệ thống lắng quá tải.

Giải pháp: kiểm tra lại toàn bộ chuỗi từ điều chỉnh pH, keo tụ, tạo bông đến bể lắng.

9.3. Tiêu hao hóa chất quá cao

Nguyên nhân có thể là:

• Liều lượng được vận hành theo kinh nghiệm.
• Chất lượng nước đầu vào thay đổi.
• Không thực hiện Jar Test định kỳ.
• Bơm định lượng hoạt động không chính xác.

Giải pháp: xây dựng chế độ kiểm soát hóa chất theo từng đặc tính nước thải.

10. Ứng dụng của bể keo tụ tạo bông

Bể keo tụ tạo bông được sử dụng trong nhiều ngành công nghiệp.

10.1. Nước thải xi mạ và dệt nhuộm

Có thể hỗ trợ kết tủa và loại bỏ các kim loại sau khi điều chỉnh điều kiện hóa học phù hợp, Có thể hỗ trợ giảm: Độ màu, chất rắn lơ lửng, một phần COD khó xử lý.

10.2. Nước thải giấy

Có hiệu quả trong việc loại bỏ xơ sợi và chất rắn lơ lửng.

10.3. Nước thải thực phẩm

Thường được kết hợp với lắng hoặc tuyển nổi để hỗ trợ loại bỏ chất rắn và một số thành phần dầu mỡ.

10.4. Nước thải hóa chất, nước thải nhiễm dầu

Có thể được thiết kế theo đặc tính riêng của từng dòng thải.

11. Keo tụ tạo bông và lắng hóa lý có gì khác nhau?

Ba quá trình này thường được bố trí liên tiếp nhưng có chức năng khác nhau.

Công đoạn	Chức năng chính
Keo tụ	Làm mất ổn định các hạt keo
Tạo bông	Liên kết các hạt thành bông cặn
Lắng hóa lý	Tách bông cặn ra khỏi nước

Việc phân biệt rõ ba công đoạn giúp kỹ thuật viên xác định đúng nguyên nhân khi hệ thống xảy ra sự cố. Ví dụ, nước sau xử lý còn đục chưa chắc do bể lắng hoạt động kém. Nguyên nhân có thể xuất phát từ bể keo tụ hoặc quá trình tạo bông.

12. Lưu ý khi lựa chọn bể keo tụ tạo bông

Khi lựa chọn hoặc thiết kế hệ thống, doanh nghiệp nên xem xét: Đặc tính nước thải thực tế, lưu lượng trung bình và lưu lượng lớn nhất, mức độ dao động chất lượng nước, yêu cầu loại chất ô nhiễm, yêu cầu chất lượng nước sau xử lý ngoài ra cần lưu ý một số chỉ tiêu khác như:

• Diện tích lắp đặt.
• Chi phí hóa chất.
• Chi phí vận hành.
• Phương án xử lý bùn.

Một hệ thống có kích thước lớn chưa chắc hiệu quả hơn. Thiết kế phù hợp cần dựa trên dữ liệu thực tế và thử nghiệm.

>>> Ứng dụng bể keo tụ tạo bông trong xử lý nước thải nhiễm dầu

13. Kết luận

Bể keo tụ tạo bông là một trong những công trình quan trọng của hệ thống xử lý nước thải hóa lý. Công nghệ này giúp xử lý các hạt keo, chất rắn lơ lửng, độ màu và một số chất ô nhiễm khó loại bỏ bằng phương pháp lắng thông thường.

Hiệu quả của hệ thống phụ thuộc vào sự phối hợp giữa nhiều yếu tố như pH, loại hóa chất, liều lượng, cường độ khuấy, thời gian phản ứng và công đoạn tách bông cặn.

Để đạt hiệu quả xử lý ổn định, doanh nghiệp không nên lựa chọn hóa chất hoặc thiết kế bể chỉ dựa trên kinh nghiệm chung. Việc khảo sát nước thải và thực hiện Jar Test là cơ sở quan trọng để lựa chọn công nghệ, hóa chất và chế độ vận hành phù hợp.

Một hệ thống bể keo tụ tạo bông được thiết kế và vận hành đúng có thể nâng cao hiệu quả xử lý, giảm tải cho các công đoạn phía sau và góp phần tối ưu chi phí vận hành cho toàn bộ hệ thống xử lý nước thải.
Tổng hợp bởi: ThS Nguyễn Hữu Tuyên

- Trưởng ban Dư án: Công ty CP Kỹ thuật Môi trường và Xây dựng VINACEE Việt Nam

- Kinh nghiệm công tác: 20 năm tư vấn thoát nước và xử lý nước thải

FAQ: 11 câu hỏi thường gặp về bể keo tụ tạo bông

1. Bể keo tụ tạo bông là gì?

Bể keo tụ tạo bông là công trình xử lý hóa lý giúp loại bỏ các hạt keo, chất rắn lơ lửng và một số chất ô nhiễm khó lắng trong nước thải. Quá trình này làm mất ổn định các hạt nhỏ, sau đó liên kết chúng thành bông cặn lớn để tách ra bằng lắng hoặc tuyển nổi.

2. Bể keo tụ và bể tạo bông có giống nhau không?

Không hoàn toàn giống nhau. Bể keo tụ chủ yếu thực hiện khuấy nhanh để phân tán hóa chất và làm mất ổn định hệ hạt keo. Bể tạo bông thực hiện khuấy chậm, giúp các hạt đã mất ổn định va chạm và liên kết thành bông cặn lớn hơn.

3. Bể keo tụ tạo bông thường sử dụng những hóa chất nào?

Một số hóa chất phổ biến gồm PAC, phèn nhôm, phèn sắt, FeCl₃ và các chất trợ keo tụ polymer. Loại hóa chất và liều lượng sử dụng phụ thuộc vào đặc tính thực tế của nước thải.

4. Polymer có vai trò gì trong quá trình tạo bông?

Polymer thường được sử dụng như chất trợ keo tụ hoặc trợ tạo bông. Polymer giúp tăng khả năng liên kết giữa các hạt nhỏ, tạo thành bông cặn lớn hơn, chắc hơn và thuận lợi cho quá trình lắng hoặc tuyển nổi.

5. Tại sao cần điều chỉnh pH trước khi keo tụ?

pH ảnh hưởng trực tiếp đến hiệu quả của hóa chất keo tụ và khả năng hình thành bông cặn. Nếu pH không phù hợp, quá trình keo tụ có thể kém hiệu quả dù sử dụng đúng loại hóa chất.

6. Làm thế nào để xác định liều lượng PAC hoặc polymer phù hợp?

Cách hiệu quả nhất là thực hiện Jar Test với mẫu nước thải thực tế. Thử nghiệm giúp xác định khoảng pH, loại hóa chất và liều lượng phù hợp, từ đó hạn chế sử dụng dư hóa chất và giảm lượng bùn phát sinh.

7. Bông cặn nhỏ và khó lắng là do đâu?

Nguyên nhân có thể do pH chưa phù hợp, liều lượng hóa chất quá thấp hoặc quá cao, polymer không phù hợp hoặc tốc độ khuấy chưa hợp lý. Cần kiểm tra lại từng công đoạn và thực hiện Jar Test để điều chỉnh.

8. Tại sao bông cặn bị vỡ trong bể tạo bông?

Nguyên nhân phổ biến là tốc độ khuấy quá mạnh hoặc thời gian khuấy không phù hợp. Bông cặn sau khi hình thành có thể bị phá vỡ bởi lực cắt lớn, làm giảm hiệu quả của công đoạn lắng phía sau.

9. Bể keo tụ tạo bông thường được kết hợp với công trình nào?

Sau bể tạo bông, nước thải thường được đưa đến bể lắng hóa lý, bể lắng Lamella hoặc hệ thống tuyển nổi DAF để tách bông cặn ra khỏi nước. Bùn phát sinh sau đó được thu gom và đưa đến công đoạn xử lý bùn.

10. Bể keo tụ tạo bông có xử lý được COD không?

Có, nhưng mức độ xử lý phụ thuộc vào thành phần COD. Quá trình keo tụ tạo bông thường hiệu quả hơn đối với phần COD liên kết với chất rắn lơ lửng, hạt keo hoặc các chất có khả năng kết tụ. COD hòa tan khó keo tụ thường cần kết hợp thêm phương pháp sinh học, oxy hóa hoặc công nghệ xử lý khác.

11. Những ngành nào nên sử dụng bể keo tụ tạo bông?

Bể keo tụ tạo bông được ứng dụng phổ biến trong xử lý nước thải xi mạ, dệt nhuộm, giấy, thực phẩm, giặt là, hóa chất, sản xuất công nghiệp và các dòng nước thải có hàm lượng chất rắn lơ lửng, độ màu hoặc chất keo cao.
