Hố ga thông minh sản xuất theo yêu cầu dự án là giải pháp được thiết kế nhằm đáp ứng các yêu cầu về thu gom, kiểm tra, đấu nối, thoát nước và quản lý hạ tầng kỹ thuật trong các công trình xây dựng hiện đại. Thay vì sử dụng sản phẩm có kích thước tiêu chuẩn cố định, chủ đầu tư và nhà thầu có thể đặt sản xuất hố ga theo bản vẽ, kích thước, cao độ, vật liệu và điều kiện thi công thực tế.

Với các dự án nhà máy, khu công nghiệp, khu đô thị, trung tâm thương mại, khách sạn và công trình hạ tầng, việc lựa chọn hố ga phù hợp có ảnh hưởng trực tiếp đến khả năng vận hành hệ thống thoát nước, công tác bảo trì và chi phí khai thác lâu dài. Đặc biệt, những công trình có không gian kỹ thuật hạn chế hoặc nhiều tuyến ống giao cắt cần giải pháp được tính toán và phối hợp thiết kế ngay từ giai đoạn đầu.

Dịch vụ sản xuất hố ga theo yêu cầu, kết hợp hỗ trợ thiết kế chi tiết, giúp doanh nghiệp chủ động hơn trong việc kiểm soát kích thước, cấu hình, vật liệu, vị trí đầu chờ và khả năng lắp đặt tại công trường. Đây cũng là hướng tiếp cận phù hợp với các dự án yêu cầu thiết bị đồng bộ, tiến độ cung ứng rõ ràng và hồ sơ kỹ thuật phục vụ nghiệm thu.

1. Hố ga thông minh là gì? Vai trò trong các dự án xây dựng hiện đại

1.1. Khái niệm hố ga thông minh

Hố ga thông minh là cách gọi các giải pháp hố ga được thiết kế tối ưu về cấu tạo, khả năng kiểm tra, kết nối hệ thống và điều kiện vận hành, có thể tích hợp thêm các tính năng hỗ trợ giám sát hoặc cảnh báo khi cần thiết. Tùy theo mục đích sử dụng, sản phẩm có thể được chế tạo theo dạng hố ga thoát nước, hố ga kỹ thuật, hố ga kiểm tra đường ống hoặc cấu hình chuyên biệt theo yêu cầu dự án.

Khác với hố ga xây dựng truyền thống thường được thi công trực tiếp bằng bê tông hoặc gạch tại công trường, hố ga sản xuất theo yêu cầu có thể được gia công tại xưởng theo bản vẽ đã thống nhất. Giải pháp này cho phép kiểm soát tốt hơn kích thước hình học, vị trí đầu nối, kết cấu thân, nắp hố ga và các chi tiết phục vụ lắp đặt.

Tùy cấu hình, hố ga có thể sử dụng bê tông cốt thép, Composite FRP, nhựa kỹ thuật hoặc các vật liệu khác phù hợp với điều kiện làm việc. Một số hệ thống có thể tích hợp cảm biến mực nước, thiết bị cảnh báo ngập, cảm biến khí hoặc giải pháp truyền dữ liệu. Tuy nhiên, những tính năng này cần được lựa chọn riêng theo yêu cầu kỹ thuật, không mặc định có sẵn trong mọi sản phẩm hố ga thông minh.

Đối với dự án của bạn, giá trị cốt lõi của hố ga thông minh không chỉ nằm ở kết cấu sản phẩm mà còn ở khả năng đáp ứng chính xác hồ sơ dự án, thuận tiện thi công, dễ bảo trì và kiểm soát tổng chi phí trong suốt vòng đời sử dụng.

1.2. Vai trò của hố ga trong hệ thống hạ tầng kỹ thuật

Hố ga là một bộ phận quan trọng trong mạng lưới thoát nước và hạ tầng ngầm của công trình. Tùy thiết kế, hố ga có thể đảm nhiệm các chức năng:

• Thu gom và dẫn nước hiệu quả: Tiếp nhận dòng nước từ các tuyến ống, rãnh hoặc hệ thống thoát nước bề mặt.

• Kiểm tra đường ống: Tạo vị trí tiếp cận để kiểm tra tình trạng dòng chảy, phát hiện tắc nghẽn và đánh giá sự cố.

• Đấu nối hệ thống: Kết nối các tuyến ống có đường kính, hướng tuyến hoặc cao độ khác nhau theo bản vẽ.

• Hỗ trợ bảo trì: Tạo điều kiện vệ sinh, thông tắc và kiểm tra định kỳ mà không phải đào mở toàn bộ tuyến ống.

• Bảo vệ hạ tầng: Hạn chế nguy cơ nước xâm nhập không mong muốn, rò rỉ tại vị trí đấu nối hoặc hư hỏng kết cấu khi được thiết kế và thi công phù hợp.

Trong một dự án lớn, hố ga cần được xem xét đồng bộ với cao độ nền, kết cấu đường, hệ thống đường ống, tải trọng giao thông và điều kiện địa chất. Nếu chỉ lựa chọn sản phẩm theo kích thước có sẵn mà không kiểm tra các yếu tố này, công trình có thể phát sinh tình trạng lệch cao độ, khó đấu nối, đọng nước hoặc khó tiếp cận khi bảo trì.

1.3. Vì sao doanh nghiệp nên lựa chọn hố ga sản xuất theo yêu cầu?

Các dự án công nghiệp và thương mại thường có đặc điểm mặt bằng, công năng và sơ đồ đường ống khác nhau. Một mẫu hố ga có sẵn chưa chắc phù hợp với toàn bộ điều kiện thực tế.

Sản xuất theo yêu cầu cho phép chủ đầu tư và nhà thầu xác định trước các thông số như chiều dài, chiều rộng, chiều sâu, chiều dày kết cấu, vị trí đầu vào – đầu ra, cao độ đáy, cấu tạo nắp và các chi tiết lắp đặt.

Đồng thời, việc phối hợp thiết kế trước khi sản xuất giúp hạn chế thay đổi tại công trường, giảm nhu cầu gia công bổ sung và hỗ trợ kiểm soát tiến độ cung ứng. Đây là lợi thế đáng cân nhắc đối với các công trình có nhiều hố ga, mặt bằng phức tạp hoặc yêu cầu đồng bộ giữa nhiều hạng mục.

2. Các loại hố ga thông minh và phạm vi ứng dụng

Hố ga thông minh không phải là một cấu hình duy nhất. Việc phân loại cần căn cứ vào chức năng, điều kiện làm việc và yêu cầu của dự án.

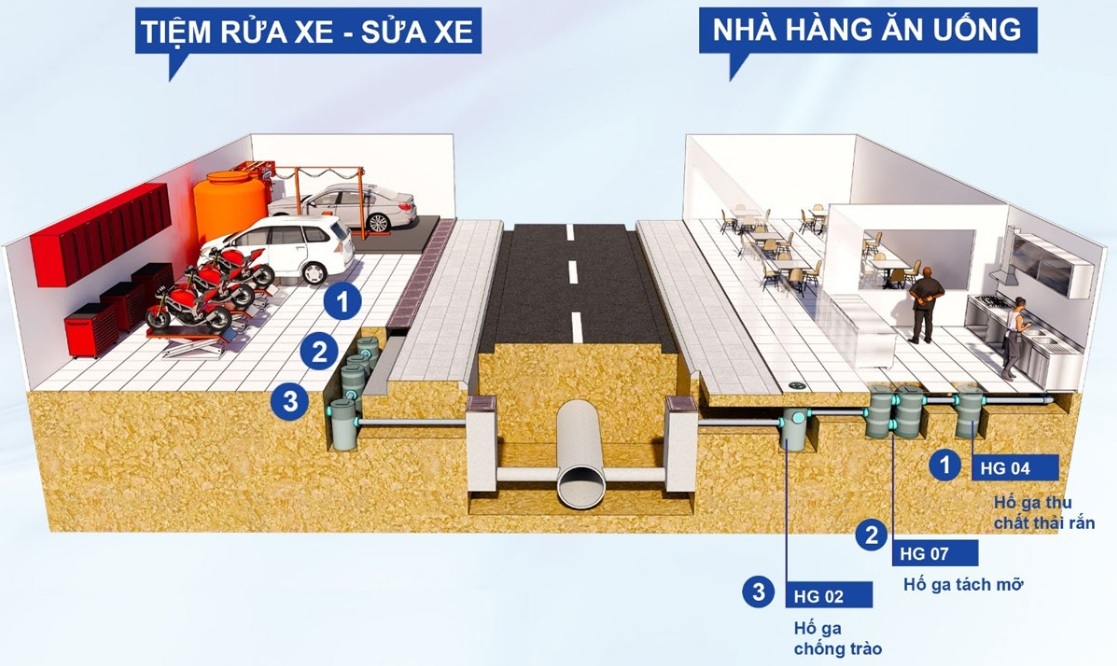

2.1. Hố ga thoát nước mưa

Hố ga thoát nước mưa được sử dụng tại đường nội bộ, bãi đỗ xe, khuôn viên nhà máy, khu đô thị, khu dân cư và các công trình thương mại. Tùy thiết kế, sản phẩm có thể tiếp nhận nước từ rãnh thu, cửa thu hoặc tuyến ống thoát nước mưa.

Khi thiết kế loại hố ga này, cần quan tâm đến lưu lượng nước, cao độ thu nước, hướng tuyến ống, khả năng thoát nước, điều kiện chống xói và yêu cầu chịu tải của nắp. Với các khu vực có nguy cơ tích tụ lá cây, cát hoặc rác, cần xem xét cấu tạo hỗ trợ thu gom và vệ sinh.

Đối với bãi xe, đường nội bộ hoặc khu vực xe tải thường xuyên đi qua, kết cấu hố ga và nắp phải được lựa chọn theo tải trọng thiết kế, điều kiện nền và phương án lắp đặt. Không nên chỉ căn cứ vào kích thước miệng hố để quyết định khả năng chịu tải.

2.2. Hố ga thoát nước thải

Hố ga thoát nước thải được bố trí trong hệ thống thu gom nước thải sinh hoạt hoặc nước thải sản xuất đã được phân loại theo thiết kế công trình. Hố ga có thể được sử dụng để kiểm tra, đấu nối, thay đổi hướng tuyến và hỗ trợ bảo trì đường ống.

Đối với hệ thống nước thải công nghiệp, vật liệu và cấu tạo phải được xem xét dựa trên thành phần nước thải, nhiệt độ, hóa chất, khả năng ăn mòn và yêu cầu kín nước. Các vị trí đấu nối cần được xử lý phù hợp để hạn chế rò rỉ và ngăn nước ngầm xâm nhập vào hệ thống.

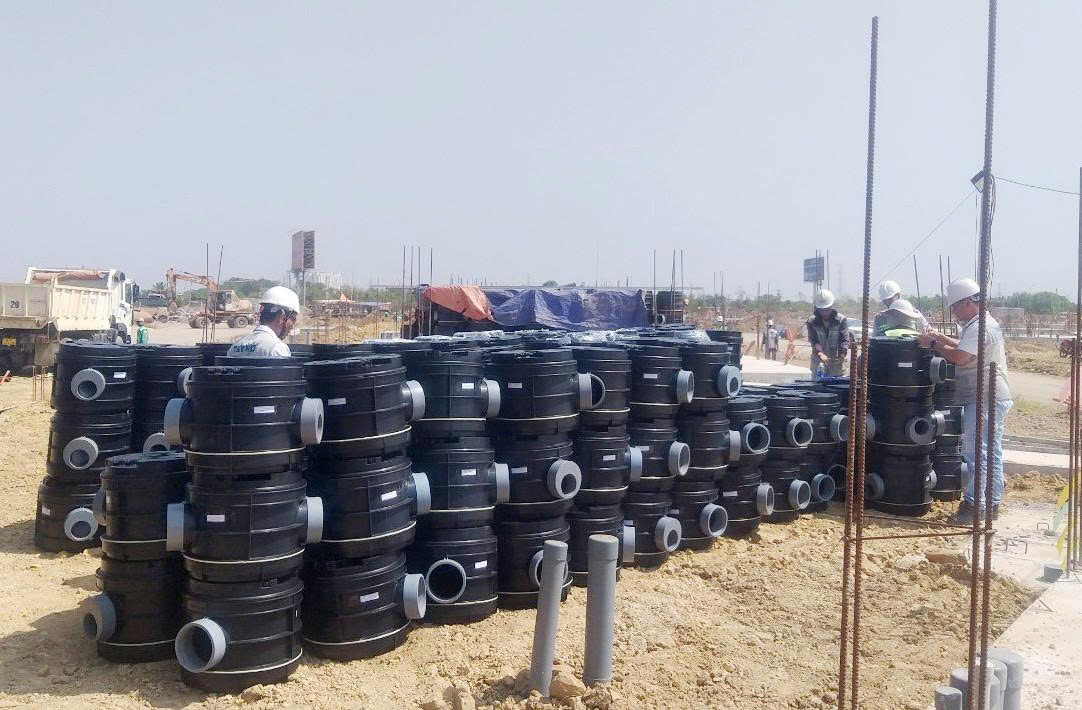

Hố ga nhựa PE chế tạo sản công ty Thuận Thiên

Nếu hố ga nằm trong mạng lưới nước thải có nguy cơ phát sinh khí độc hoặc khí dễ cháy, thiết kế phải xem xét các biện pháp an toàn tương ứng. Cảm biến khí hoặc thiết bị giám sát, nếu cần, phải được lựa chọn phù hợp với môi trường sử dụng và quy trình quản lý an toàn của công trình.

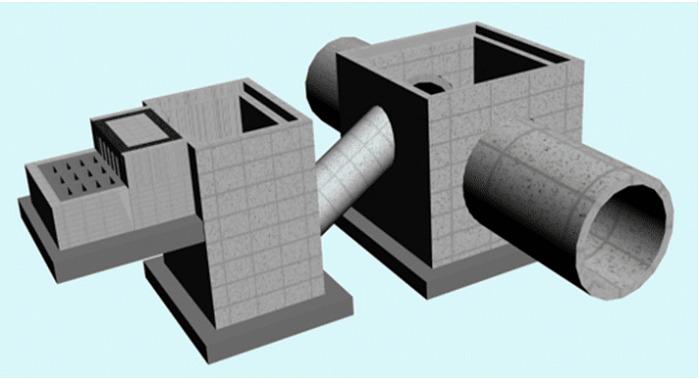

2.3. Hố ga kỹ thuật cho công trình MEP

Hố ga kỹ thuật được sử dụng tại những vị trí cần bố trí, kiểm tra hoặc đấu nối hạ tầng kỹ thuật ngầm. Tùy dự án, hố ga có thể phục vụ tuyến cáp, đường ống hoặc các hệ thống kỹ thuật chuyên biệt.

Loại hố ga này cần được thiết kế theo yêu cầu của từng hệ thống, bao gồm kích thước không gian thao tác, vị trí đầu chờ, phương án chống thấm, khả năng bảo vệ thiết bị và điều kiện tiếp cận khi bảo trì.

Đối với dự án có nhiều bộ môn phối hợp, việc thống nhất bản vẽ giữa kiến trúc, kết cấu, cấp thoát nước và cơ điện là rất quan trọng. Những điểm giao cắt cần được xác định trước để hạn chế xung đột với móng công trình, cáp ngầm hoặc các tuyến ống khác.

2.4. Hố ga tích hợp giám sát và cảnh báo

Đây là cấu hình có thể được bổ sung các thiết bị hỗ trợ giám sát nhằm nâng cao khả năng theo dõi vận hành. Tùy mục tiêu, hệ thống có thể tích hợp cảm biến mực nước, cảnh báo mực nước cao, thiết bị đo hoặc truyền dữ liệu về bộ điều khiển trung tâm.

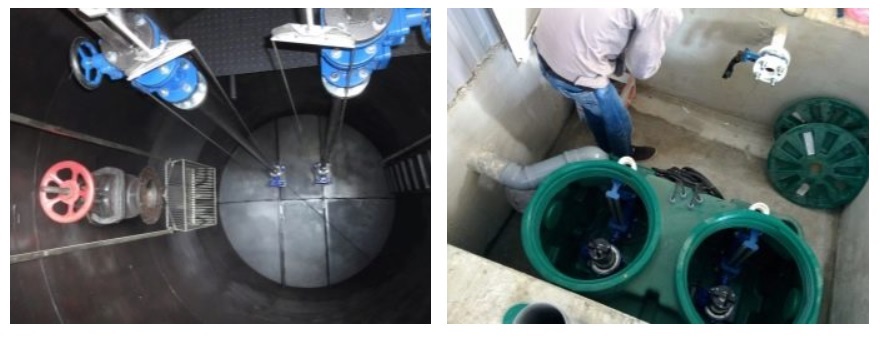

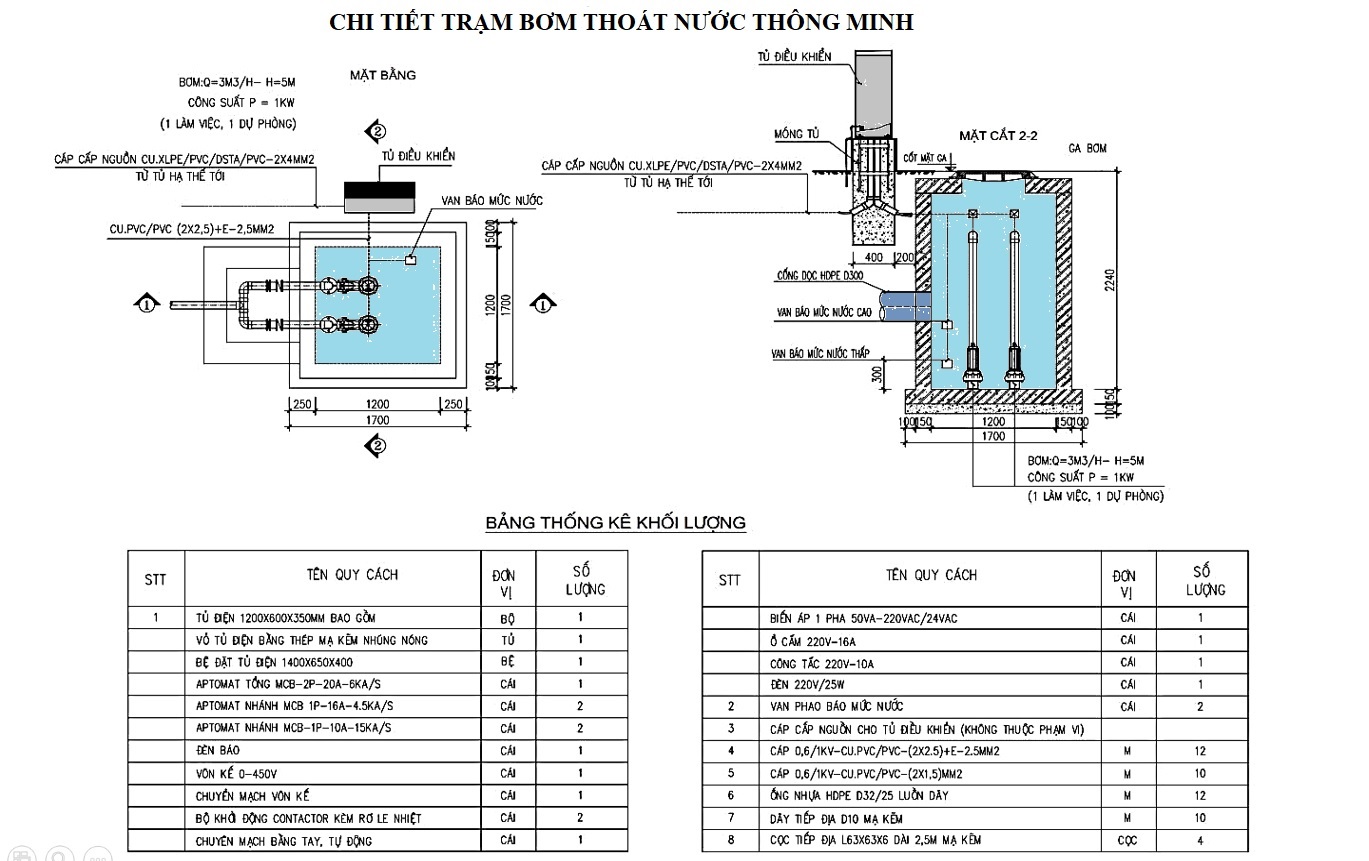

Các tính năng này có thể hữu ích tại trạm bơm, khu vực dễ ngập, mạng lưới thoát nước quy mô lớn hoặc công trình cần giám sát từ xa. Tuy nhiên, giải pháp phải được xác định dựa trên yêu cầu vận hành cụ thể.

Khi tích hợp thiết bị điện tử, cần xem xét khả năng chống nước, độ bền môi trường, nguồn điện, truyền thông, bảo trì và phương án xử lý khi cảm biến gặp sự cố. Nếu chỉ cần một hố ga kiểm tra thông thường, việc bổ sung cảm biến không cần thiết có thể làm tăng chi phí đầu tư và vận hành.

2.5. Hố ga sản xuất theo bản vẽ riêng

Đây là giải pháp phù hợp với các dự án có yêu cầu khác biệt về hình dạng, kích thước, số lượng đầu chờ, cao độ hoặc vật liệu. Sản phẩm có thể được sản xuất theo bản vẽ thiết kế được chủ đầu tư hoặc đơn vị tư vấn phê duyệt, sau khi thống nhất các thông số kỹ thuật cần thiết.

Đối với nhà thầu, lợi ích lớn nhất là khả năng đặt hàng theo đúng cấu hình dự án. Đối với chủ đầu tư, phương án này giúp tăng tính đồng bộ giữa hồ sơ thiết kế, thiết bị cung cấp và điều kiện thi công thực tế.

3. Dịch vụ sản xuất hố ga thông minh theo yêu cầu dự án

3.1. Sản xuất theo kích thước và cấu hình thực tế

Mỗi công trình có điều kiện lắp đặt khác nhau. Vì vậy, sản xuất hố ga theo yêu cầu cần bắt đầu từ việc thu thập thông tin kỹ thuật, làm rõ công năng và thống nhất phạm vi cung cấp.

Các thông số có thể được tùy chỉnh bao gồm:

• Kích thước phủ bì và kích thước thông thủy, chiều sâu hố ga và cao độ đáy.

• Vị trí, số lượng, đường kính và cao độ đầu chờ.

• Hướng dòng chảy và cấu tạo đáy.

• Vật liệu thân, nắp và các chi tiết liên kết.

• Phương án chống thấm, làm kín và bảo vệ bề mặ, kết cấu nắp, khung nắp và khả năng chịu tải.

• Các chi tiết phục vụ nâng hạ, vận chuyển và lắp đặt.

• Vị trí dự kiến lắp cảm biến hoặc thiết bị giám sát, nếu có.

Không phải tất cả thông số đều có thể thay đổi độc lập. Ví dụ, việc tăng kích thước hố ga có thể ảnh hưởng đến kết cấu chịu lực, khối lượng vận chuyển và phương án lắp đặt. Vì vậy, mọi thay đổi quan trọng cần được đánh giá về kỹ thuật trước khi đưa vào sản xuất.

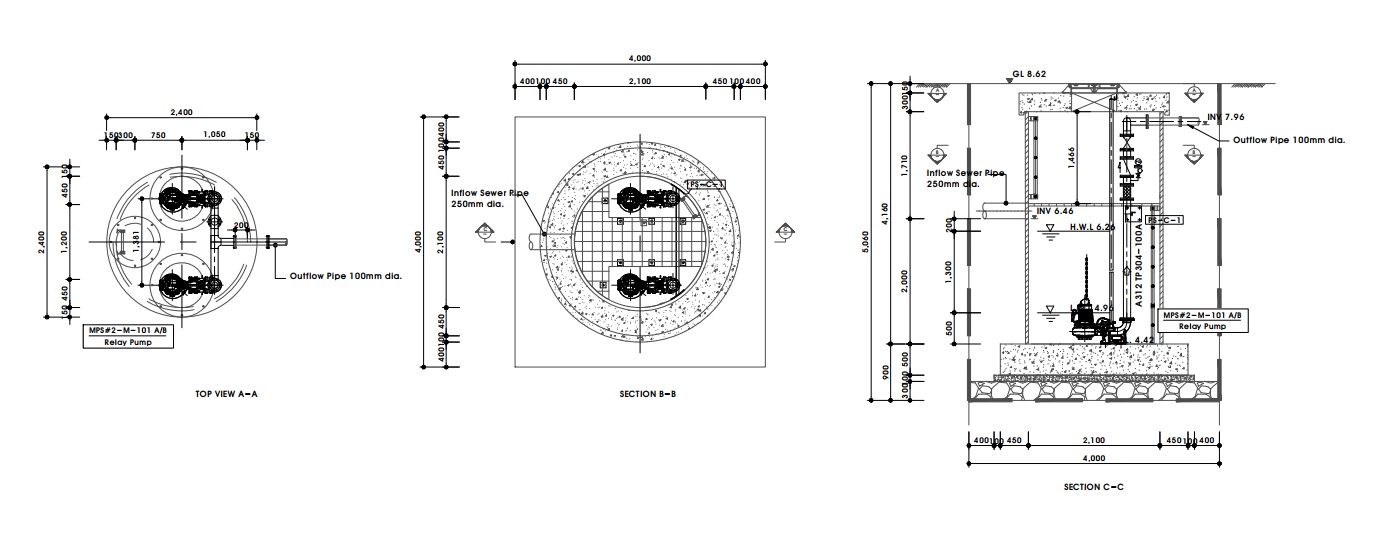

3.2. Hỗ trợ thiết kế chi tiết trước khi gia công

Đối với các dự án B2B, hỗ trợ thiết kế chi tiết là một phần quan trọng của quá trình cung cấp sản phẩm. Tùy phạm vi hợp đồng, đơn vị sản xuất có thể phối hợp với chủ đầu tư, tư vấn thiết kế và nhà thầu để hoàn thiện bản vẽ chế tạo.

Hồ sơ thiết kế chi tiết có thể bao gồm:

1. Bản vẽ tổng thể: Thể hiện kích thước chính, cấu tạo hố ga, cao độ, vị trí đầu vào – đầu ra và các mặt cắt cần thiết.
2. Bản vẽ chi tiết đấu nối: Xác định đường kính ống, vị trí tâm ống, cao độ đáy ống, hướng kết nối và yêu cầu xử lý tại các vị trí xuyên thành.
3. Bản vẽ cấu tạo nắp và khung: Thể hiện kích thước, cách lắp đặt, phương án mở nắp và yêu cầu chịu tải theo vị trí sử dụng.
4. Bản vẽ vật liệu và kết cấu: Mô tả vật liệu, chiều dày hoặc cấu tạo lớp, chi tiết gia cường và phương án liên kết phù hợp với thiết kế.
5. Bản vẽ lắp đặt: Cung cấp thông tin cần thiết về vị trí đặt, cao độ, nền móng, trình tự lắp đặt và các yêu cầu phối hợp tại công trường.

Phạm vi bản vẽ và mức độ tính toán cần được xác định rõ trong báo giá. Với những hạng mục liên quan đến kết cấu chịu lực hoặc an toàn công trình, hồ sơ phải được người có đủ năng lực chuyên môn xem xét và phê duyệt theo yêu cầu áp dụng.

3.3. Phối hợp với chủ đầu tư, tư vấn và nhà thầu

Quy trình phối hợp kỹ thuật nên được thực hiện trước khi chốt đơn hàng. Đơn vị sản xuất cần làm rõ các điểm có thể ảnh hưởng đến sản phẩm như vị trí lắp đặt, giới hạn không gian, cao độ hoàn thiện, điều kiện tiếp cận thiết bị và phương án vận chuyển.

Trong các dự án MEP, việc phối hợp bản vẽ giữa hố ga và tuyến ống đặc biệt quan trọng. Chỉ một sai lệch về cao độ hoặc vị trí đầu chờ cũng có thể khiến nhà thầu phải điều chỉnh đường ống, bổ sung phụ kiện hoặc thi công lại.

Bởi vậy, bản vẽ chế tạo cần được kiểm tra và xác nhận trước khi sản xuất. Những thay đổi phát sinh sau khi bản vẽ đã được duyệt cần được đánh giá lại về thời gian, chi phí và ảnh hưởng đến cấu hình sản phẩm.

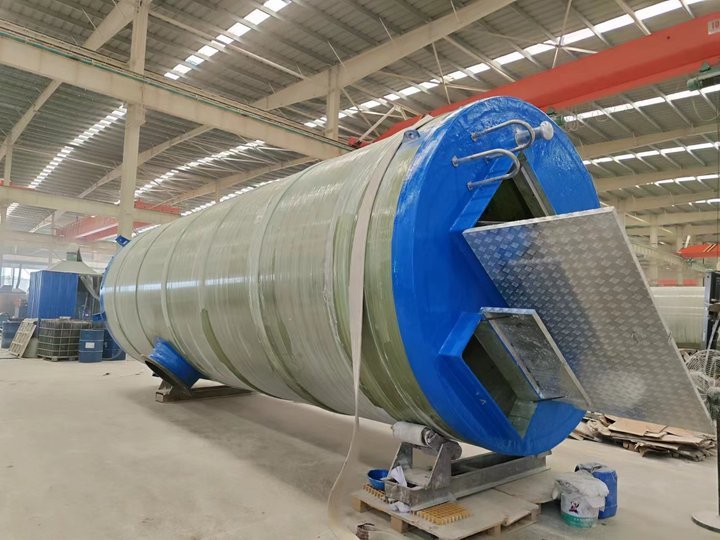

3.4. Sản xuất, kiểm tra và cung ứng theo tiến độ dự án

Sau khi hồ sơ kỹ thuật được thống nhất, sản phẩm được triển khai theo phương án vật liệu, công nghệ chế tạo và kế hoạch giao hàng đã thỏa thuận.

Các nội dung kiểm tra có thể bao gồm kích thước, vị trí đầu chờ, chất lượng mối nối, bề mặt, cấu tạo nắp và các hạng mục theo yêu cầu nghiệm thu. Với sản phẩm có thiết bị tích hợp, cần xác định thêm phạm vi kiểm tra chức năng và điều kiện bàn giao.

Đối với đơn hàng nhiều hố ga, việc đánh mã từng sản phẩm theo khu vực, tầng, tuyến hoặc vị trí lắp đặt sẽ hỗ trợ công tác kiểm kê và thi công. Nếu dự án chia thành nhiều giai đoạn, kế hoạch sản xuất và giao hàng nên được đồng bộ với tiến độ xây dựng để hạn chế lưu kho kéo dài hoặc thiếu thiết bị tại công trường.

4. Vật liệu chế tạo hố ga thông minh và tiêu chí lựa chọn

Vật liệu ảnh hưởng đến tuổi thọ, khả năng chịu lực, chống ăn mòn, khối lượng vận chuyển và chi phí đầu tư. Không có một loại vật liệu tối ưu cho mọi dự án; phương án lựa chọn phải căn cứ vào môi trường sử dụng và thiết kế tổng thể.

4.1. Hố ga bê tông cốt thép

Bê tông cốt thép là lựa chọn phổ biến đối với các công trình hạ tầng, tuyến đường và khu vực có yêu cầu kết cấu chịu lực. Ưu điểm của phương án này là khả năng đáp ứng nhiều dạng hình học và điều kiện tải trọng khi được tính toán phù hợp.

Tuy nhiên, hố ga bê tông có thể có khối lượng lớn, đòi hỏi phương án vận chuyển, nâng hạ và thi công nền móng tương ứng. Chất lượng bê tông, lớp bảo vệ cốt thép, mạch nối và biện pháp chống thấm cần được kiểm soát trong quá trình thi công.

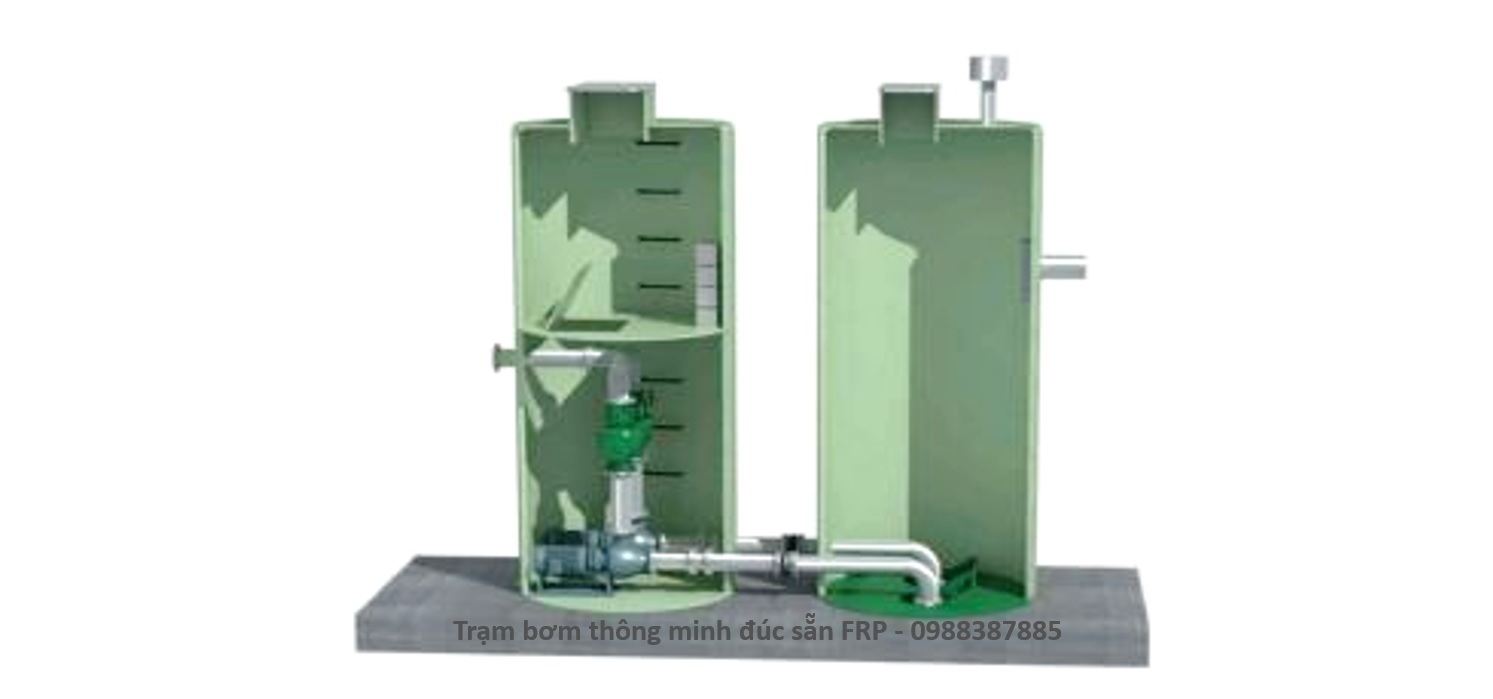

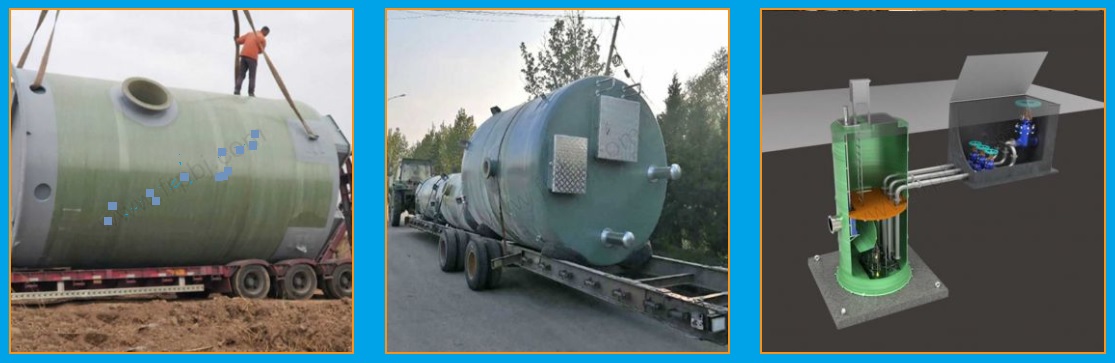

4.2. Hố ga Composite FRP

Composite FRP là vật liệu được sử dụng trong nhiều ứng dụng công nghiệp nhờ đặc tính khối lượng tương đối nhẹ và khả năng chống ăn mòn phù hợp khi lựa chọn đúng hệ nhựa, cốt gia cường và quy trình chế tạo.

Hố ga Composite có thể phù hợp với một số công trình cần sản phẩm chế tạo theo hình dạng riêng, có nhiều đầu chờ hoặc cần giảm khối lượng vận chuyển. Việc sử dụng FRP cũng có thể hỗ trợ giảm công việc xử lý bề mặt trong những môi trường ăn mòn nhất định.

Dù vậy, không nên mặc định mọi sản phẩm Composite đều chịu được mọi loại hóa chất hoặc tải trọng. Thiết kế cần xem xét đặc tính vật liệu, cấu tạo thành, vị trí gia cường, độ cứng, điều kiện nhiệt độ và tải trọng bên ngoài.

4.3. Hố ga nhựa kỹ thuật

Các loại nhựa kỹ thuật như PE, PP hoặc vật liệu phù hợp khác có thể được xem xét cho những ứng dụng cần khả năng chống ăn mòn, khối lượng nhẹ hoặc cấu tạo chuyên biệt.

Khi lựa chọn, cần kiểm tra độ cứng kết cấu, khả năng chịu biến dạng, phương án liên kết với đường ống và điều kiện chôn ngầm. Đối với khu vực có tải trọng xe hoặc nền đất không ổn định, cần có giải pháp kết cấu và lắp đặt phù hợp, không chỉ dựa vào tính chất của vật liệu nhựa.

4.4. Nắp và khung hố ga

Nắp hố ga có thể được chế tạo bằng gang, thép, Composite hoặc vật liệu khác theo thiết kế. Việc lựa chọn cần dựa trên tải trọng sử dụng, môi trường lắp đặt, yêu cầu chống trượt, khả năng chống ăn mòn và mức độ thuận tiện khi mở để kiểm tra.

Đối với khu vực người đi bộ, sân vườn hoặc khu kỹ thuật ít chịu tải, yêu cầu có thể khác với vị trí nằm trên đường xe tải hoặc lối xe cứu hỏa. Cần lựa chọn nắp và khung theo tải trọng thiết kế cùng điều kiện lắp đặt, đồng thời đảm bảo tương thích với thân hố ga.

4.5. Bảng so sánh vật liệu tham khảo

Tiêu chí	Bê tông cốt thép	Composite FRP	Nhựa kỹ thuật
Khối lượng	Thường lớn	Thường nhẹ hơn bê tông	Thường nhẹ
Chống ăn mòn	Phụ thuộc môi trường và cấu tạo bảo vệ	Phụ thuộc hệ vật liệu và môi trường	Phụ thuộc loại nhựa
Gia công theo yêu cầu	Có thể thực hiện	Có thể thực hiện	Tùy công nghệ chế tạo
Yêu cầu nền móng	Theo tải trọng và thiết kế	Theo tải trọng và thiết kế	Theo tải trọng và thiết kế
Ứng dụng phù hợp	Nhiều công trình hạ tầng	Công trình cần chống ăn mòn, giảm khối lượng	Ứng dụng phù hợp đặc tính vật liệu

Bảng trên mang tính định hướng. Việc lựa chọn vật liệu cuối cùng cần căn cứ vào hồ sơ thiết kế, điều kiện địa chất, tải trọng và yêu cầu vận hành của từng công trình.

5. Các yêu cầu kỹ thuật quan trọng khi thiết kế hố ga theo yêu cầu

5.1. Kích thước và cao độ

Kích thước hố ga phải đảm bảo công năng, khả năng đấu nối và điều kiện tiếp cận khi bảo trì. Kích thước thông thủy cần được phân biệt với kích thước phủ bì để tránh nhầm lẫn khi bố trí trên mặt bằng.

Cao độ nắp, cao độ đáy và cao độ các đầu ống phải thống nhất với bản vẽ hạ tầng. Với hệ thống thoát nước tự chảy, cần kiểm tra độ dốc và hướng dòng chảy để hạn chế tình trạng đọng nước hoặc vận hành không đúng thiết kế.

5.2. Khả năng chịu tải

Hố ga đặt tại vỉa hè, sân nội bộ, bãi xe, đường xe tải hoặc khu vực có phương tiện đặc biệt cần được đánh giá theo điều kiện tải trọng thực tế. Thiết kế phải xem xét thân hố ga, nắp, khung, liên kết và kết cấu nền đỡ.

Không nên sử dụng chung một cấu hình nắp cho mọi vị trí. Nếu hố ga nằm trong vùng có xe chạy qua, cần xác định cấp chịu tải phù hợp theo tiêu chuẩn và yêu cầu dự án được áp dụng.

5.3. Khả năng chống thấm và kín nước

Đối với hệ thống nước thải hoặc vị trí có mực nước ngầm cao, khả năng kín nước là yêu cầu quan trọng. Các điểm cần kiểm soát bao gồm mối nối thân, vị trí xuyên thành, gioăng, đầu chờ và các liên kết với đường ống.

Giải pháp chống thấm phải phù hợp với vật liệu và điều kiện làm việc. Trong những vị trí có nguy cơ nước ngầm tác động từ bên ngoài, cần xem xét cả khả năng chống nổi và ổn định kết cấu theo điều kiện thực tế.

5.4. An toàn và khả năng bảo trì

Hố ga cần được bố trí sao cho có thể kiểm tra, vệ sinh và bảo trì theo phương án vận hành. Kích thước cửa tiếp cận, phương án mở nắp và không gian thao tác phải được xem xét từ giai đoạn thiết kế.

Đối với hố ga nước thải, cần lưu ý nguy cơ thiếu oxy, khí độc hoặc khí dễ cháy. Không được xem việc mở nắp là đủ để đảm bảo an toàn khi xuống hố. Công việc vào không gian hạn chế cần tuân thủ quy trình an toàn, kiểm tra khí và các biện pháp bảo vệ theo quy định áp dụng.

5.5. Yêu cầu tích hợp thiết bị thông minh

Nếu hố ga có cảm biến hoặc hệ thống cảnh báo, hồ sơ cần xác định rõ đại lượng cần giám sát, vị trí lắp đặt, phương thức truyền dữ liệu, nguồn cấp và cách xử lý khi thiết bị lỗi.

Cần làm rõ các yêu cầu về độ chính xác, điều kiện môi trường, khả năng bảo vệ thiết bị và trách nhiệm bảo trì. Hệ thống giám sát chỉ phát huy hiệu quả khi dữ liệu được sử dụng trong quy trình vận hành thực tế.

5.6. Tiêu chuẩn và hồ sơ kỹ thuật

Tiêu chuẩn áp dụng cần được xác định theo loại công trình, chức năng hố ga, vật liệu và yêu cầu của hồ sơ mời thầu hoặc hợp đồng. Không nên mặc định một tiêu chuẩn duy nhất áp dụng cho mọi loại hố ga thông minh.

Hồ sơ dự án có thể yêu cầu bản vẽ được phê duyệt, tài liệu vật liệu, hướng dẫn lắp đặt, biên bản kiểm tra chất lượng và các tài liệu nghiệm thu liên quan. Đơn vị cung cấp cần thống nhất trước phạm vi tài liệu để tránh thiếu hồ sơ khi bàn giao.

6. Quy trình thiết kế và sản xuất hố ga thông minh theo yêu cầu

Một quy trình rõ ràng giúp chủ đầu tư và nhà thầu kiểm soát chất lượng, tiến độ cũng như hạn chế các thay đổi phát sinh.

Bước 1: Tiếp nhận yêu cầu dự án

Khách hàng cung cấp thông tin về công trình, vị trí lắp đặt, chức năng hố ga, số lượng dự kiến, điều kiện môi trường và tiến độ cần giao hàng. Nếu đã có bản vẽ thiết kế, cần gửi bản vẽ mặt bằng, mặt cắt và chi tiết đường ống liên quan.

Bước 2: Khảo sát và rà soát thông tin kỹ thuật

Đơn vị cung cấp xem xét kích thước, cao độ, hướng tuyến, tải trọng, điều kiện nền móng và yêu cầu vận hành. Những thông tin còn thiếu sẽ được trao đổi để tránh đưa ra cấu hình chưa phù hợp.

Bước 3: Đề xuất phương án kỹ thuật

Dựa trên yêu cầu dự án, đơn vị sản xuất đề xuất vật liệu, cấu tạo, phương án đấu nối, loại nắp và các tính năng tích hợp nếu cần. Phương án phải thể hiện rõ các giả định và phạm vi cung cấp.

Bước 4: Lập và thống nhất bản vẽ chi tiết

Bản vẽ chế tạo được hoàn thiện theo phạm vi thỏa thuận, sau đó chuyển chủ đầu tư, tư vấn hoặc nhà thầu có trách nhiệm xem xét và xác nhận. Chỉ triển khai sản xuất sau khi các thông số quan trọng đã được chốt.

Bước 5: Báo giá và lập kế hoạch sản xuất

Báo giá được lập trên cơ sở kích thước, vật liệu, số lượng, yêu cầu gia công, hồ sơ kỹ thuật, đóng gói, vận chuyển và điều kiện giao hàng. Tiến độ sản xuất cần được thống nhất với lịch thi công của dự án.

Bước 6: Gia công và kiểm tra chất lượng

Sản phẩm được chế tạo theo bản vẽ đã duyệt. Các hạng mục kiểm tra có thể bao gồm kích thước, vị trí đầu chờ, bề mặt, mối nối, cấu tạo nắp và các yêu cầu riêng được quy định trong đơn hàng.

Bước 7: Đóng gói, vận chuyển và bàn giao

Sản phẩm được đánh dấu theo mã hoặc vị trí lắp đặt để hỗ trợ kiểm kê tại công trường. Các yêu cầu về phương tiện nâng hạ, bảo quản và vận chuyển cần được xác định trước khi giao hàng.

Bước 8: Hỗ trợ lắp đặt và xử lý kỹ thuật

Theo phạm vi hợp đồng, đơn vị cung cấp có thể hướng dẫn lắp đặt, giải đáp các vấn đề liên quan đến đấu nối hoặc phối hợp xử lý sai lệch được phát hiện tại công trường. Những thay đổi ảnh hưởng đến kết cấu hoặc thông số đã duyệt cần được xem xét và xác nhận trước khi thực hiện.

7. Báo giá hố ga thông minh sản xuất theo yêu cầu dự án

7.1. Các yếu tố ảnh hưởng đến giá

Giá hố ga thông minh không chỉ phụ thuộc vào kích thước sản phẩm mà còn liên quan đến vật liệu, cấu hình, yêu cầu chịu tải, mức độ tùy chỉnh và phạm vi dịch vụ kỹ thuật.

Các yếu tố chính gồm:

• Kích thước phủ bì, kích thước thông thủy và chiều sâu.

• Vật liệu thân hố ga, nắp và khung.

• Số lượng, kích thước và vị trí đầu chờ.

• Yêu cầu về kết cấu, chống thấm và kín nước.

• Tính năng giám sát, cảnh báo hoặc thiết bị tích hợp.

• Mức độ chi tiết của bản vẽ thiết kế và hồ sơ chế tạo.

• Số lượng sản phẩm, tiến độ giao hàng và yêu cầu đóng gói.

• Chi phí vận chuyển, nâng hạ và hỗ trợ lắp đặt.

• Yêu cầu kiểm tra, nghiệm thu và bảo hành.

Đối với đơn hàng số lượng lớn, việc chuẩn hóa cấu hình theo từng nhóm hố ga có thể giúp kiểm soát chi phí và tiến độ. Với các sản phẩm có kích thước riêng, nên đánh giá tổng chi phí cung ứng và lắp đặt thay vì chỉ so sánh đơn giá từng sản phẩm.

7.2. Vì sao nên yêu cầu báo giá dựa trên bản vẽ?

Báo giá dựa trên bản vẽ giúp xác định chính xác cấu hình, giảm sai lệch giữa báo giá và sản phẩm thực tế. Đặc biệt, các chi tiết như cao độ đầu chờ, kết cấu nắp, vật liệu, yêu cầu chịu tải và thiết bị tích hợp có thể ảnh hưởng đáng kể đến chi phí.

Khi yêu cầu báo giá, doanh nghiệp nên gửi kèm bản vẽ hiện có, bảng thống kê số lượng, địa điểm giao hàng và tiến độ dự kiến. Nếu chưa có bản vẽ hoàn chỉnh, khách hàng có thể cung cấp thông tin đầu vào để trao đổi phương án thiết kế sơ bộ trước khi xác định giá chính thức.

7.3. Thông tin cần cung cấp để nhận báo giá nhanh

Để rút ngắn thời gian trao đổi, khách hàng nên chuẩn bị:

1. Tên dự án và địa điểm thi công.

2. Chức năng của hố ga: thoát nước mưa, nước thải hay hạ tầng kỹ thuật.

3. Kích thước dự kiến hoặc bản vẽ thiết kế.

4. Số lượng, vật liệu mong muốn và yêu cầu chịu tải.

5. Số lượng, đường kính, hướng và cao độ đầu chờ.

6. Yêu cầu tích hợp cảm biến hoặc giám sát nếu có.

7. Thời gian cần giao hàng và phạm vi hỗ trợ kỹ thuật.

8. Yêu cầu về hồ sơ chất lượng, nghiệm thu và bảo hành.

Các thông tin này giúp đơn vị sản xuất xác định đúng phạm vi cung cấp và hạn chế việc phải điều chỉnh báo giá nhiều lần.

8. Lợi ích khi lựa chọn đơn vị sản xuất hố ga có hỗ trợ thiết kế chi tiết

8.1. Hạn chế sai lệch giữa bản vẽ và sản phẩm

Khi bản vẽ chế tạo được thống nhất trước khi sản xuất, các thông số quan trọng như kích thước, cao độ và vị trí đầu chờ có cơ sở rõ ràng để kiểm tra. Điều này giúp giảm nguy cơ sản phẩm không phù hợp với điều kiện lắp đặt.

8.2. Tối ưu thời gian thi công

Sản phẩm được chế tạo theo cấu hình đã duyệt giúp nhà thầu chủ động hơn trong việc chuẩn bị nền móng, đường ống và phương án lắp đặt. Việc đánh mã sản phẩm theo vị trí còn hỗ trợ công tác phân phối thiết bị tại công trường.

8.3. Chủ động lựa chọn vật liệu và cấu tạo

Khách hàng có thể lựa chọn vật liệu theo điều kiện môi trường, tải trọng, yêu cầu chống ăn mòn và ngân sách. Phương án cần được đánh giá tổng thể để tránh lựa chọn sản phẩm có chi phí ban đầu thấp nhưng phát sinh chi phí bảo trì lớn.

8.4. Thuận tiện cho công tác bảo trì

Hố ga được thiết kế đúng công năng và có không gian tiếp cận phù hợp sẽ hỗ trợ kiểm tra, vệ sinh và xử lý sự cố. Đây là yếu tố quan trọng với hệ thống thoát nước vận hành liên tục tại nhà máy, khu công nghiệp và công trình thương mại.

8.5. Tăng khả năng đồng bộ trong dự án

Khi các hố ga được quản lý bằng bản vẽ, mã sản phẩm và hồ sơ kỹ thuật thống nhất, việc phối hợp giữa chủ đầu tư, tư vấn, nhà thầu và đơn vị cung cấp trở nên rõ ràng hơn. Điều này đặc biệt hữu ích với dự án có nhiều vị trí lắp đặt hoặc chia thành nhiều giai đoạn thi công.

>>>> Tìm hiểu thêm về hố ga tách nước mưa đợt đầu

9. FAQ – Câu hỏi thường gặp về hố ga thông minh sản xuất theo yêu cầu

9.1. Hố ga thông minh có thể sản xuất theo kích thước riêng không?

Có thể. Kích thước và cấu hình có thể được thiết kế theo yêu cầu dự án, trong phạm vi đáp ứng điều kiện kỹ thuật, vật liệu và công nghệ chế tạo. Khách hàng nên cung cấp bản vẽ hoặc thông số đầu vào để được đánh giá phương án phù hợp.

9.2. Đơn vị sản xuất có hỗ trợ thiết kế chi tiết không?

Phạm vi hỗ trợ có thể bao gồm rà soát yêu cầu, đề xuất cấu hình và lập bản vẽ chế tạo theo thỏa thuận. Với dự án có yêu cầu tính toán kết cấu hoặc phê duyệt thiết kế, trách nhiệm của từng bên cần được xác định rõ trong hợp đồng.

9.3. Hố ga thông minh có những vật liệu nào?

Tùy công năng và điều kiện sử dụng, hố ga có thể sử dụng bê tông cốt thép, Composite FRP, nhựa kỹ thuật hoặc cấu hình vật liệu khác. Việc lựa chọn cần dựa trên tải trọng, môi trường, yêu cầu chống thấm và tuổi thọ thiết kế.

9.4. Có thể tích hợp cảm biến mực nước hoặc cảnh báo ngập không?

Có thể xem xét tích hợp nếu dự án có nhu cầu giám sát. Cần xác định phạm vi đo, phương thức truyền dữ liệu, nguồn điện, khả năng chống nước và quy trình bảo trì trước khi lựa chọn thiết bị.

9.5. Hố ga Composite có phù hợp với khu công nghiệp không?

Có thể phù hợp trong những ứng dụng đáp ứng yêu cầu về kết cấu, tải trọng, môi trường hóa chất và phương án lắp đặt. Cần đánh giá từng vị trí cụ thể, đặc biệt khi hố ga đặt dưới đường xe tải hoặc khu vực có mực nước ngầm cao.

9.6. Thời gian sản xuất hố ga theo yêu cầu là bao lâu?

Thời gian phụ thuộc vào kích thước, vật liệu, số lượng, mức độ tùy chỉnh, tình trạng bản vẽ và kế hoạch sản xuất. Tiến độ chính thức nên được xác nhận sau khi thống nhất hồ sơ kỹ thuật và phạm vi cung cấp.

9.7. Giá hố ga thông minh được tính như thế nào?

Giá phụ thuộc vào kích thước, vật liệu, cấu tạo, số lượng, yêu cầu chịu tải, thiết bị tích hợp, hồ sơ thiết kế và vận chuyển. Báo giá dựa trên bản vẽ và thông tin dự án sẽ có cơ sở chính xác hơn so với báo giá chỉ dựa trên kích thước sơ bộ.

9.8. Cần cung cấp những hồ sơ gì khi yêu cầu sản xuất?

Thông thường, khách hàng nên cung cấp bản vẽ mặt bằng, mặt cắt, chi tiết đường ống, bảng thống kê số lượng và yêu cầu kỹ thuật. Nếu chưa có đủ hồ sơ, có thể bắt đầu bằng thông tin công năng, kích thước dự kiến và điều kiện lắp đặt để trao đổi phương án sơ bộ.

9.9. Hố ga có cần kiểm tra khả năng chịu tải không?

Có. Khả năng chịu tải cần được xác định theo vị trí lắp đặt, loại phương tiện, tải trọng thiết kế và kết cấu nền đỡ. Đặc biệt, hố ga nằm trên đường giao thông hoặc khu vực xe tải hoạt động cần được xem xét đồng bộ giữa thân, nắp và khung.

Thiết kế, sản xuất, lắp đặt, kiểm định hoặc tích hợp thiết bị cần được xác nhận theo năng lực cung cấp thực tế và thỏa thuận của từng dự án.

Liên hệ tư vấn và báo giá hố ga thông minh: THÔNG TIN NHÀ CUNG CẤP

Quý chủ đầu tư, đơn vị tư vấn thiết kế, nhà thầu xây dựng và nhà thầu MEP có nhu cầu sản xuất hố ga theo bản vẽ có thể chuẩn bị hồ sơ dự án để trao đổi phương án kỹ thuật.

Thông tin nên gửi khi yêu cầu báo giá:

• Tên dự án và địa điểm thi công.

• Bản vẽ hoặc kích thước dự kiến.

• Chức năng và vật liệu mong muốn.

• Số lượng, tiến độ giao hàng.

• Yêu cầu thiết kế chi tiết, nghiệm thu và bảo hành.

VINACEE – Đồng hành cùng doanh nghiệp trong lựa chọn giải pháp thiết bị môi trường và hạ tầng kỹ thuật phù hợp với yêu cầu công trình Hotline: 0919886989 (ThS Nguyễn Hữu Tuyên - Trưởng Ban Dự án Công trình, VINACEE Việt Nam)
